Ordlisteartikel: Sensorvinkel – Se detektionsvinkel

Hvad er sensorvinkel?

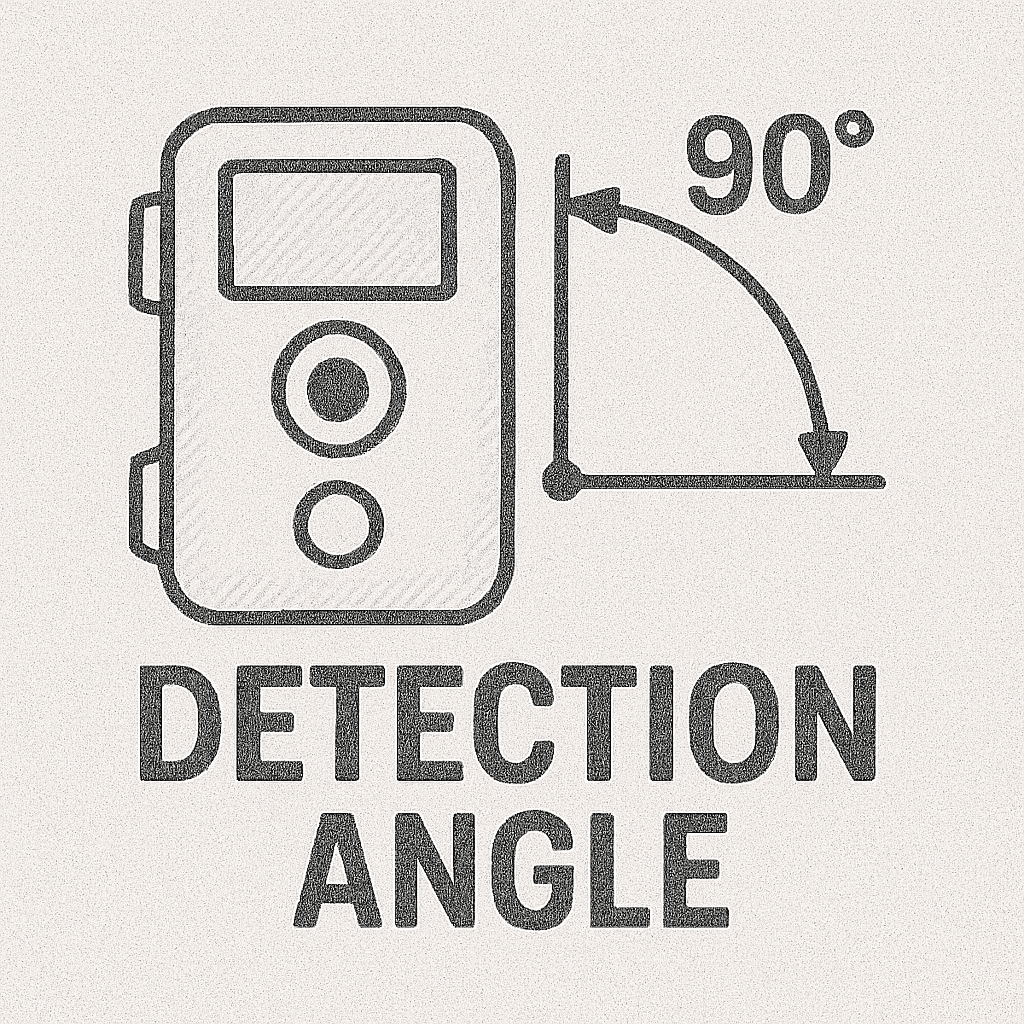

Sensorvinklen, også kendt som detektionsvinklen, henviser til det vinklede synsfelt, inden for hvilket en Passive Infrared (PIR) sensor kan registrere bevægelse eller ændringer i infrarød stråling. Denne kritiske parameter er essentiel i enheder som trail-kameraer, sikkerhedssystemer og lysautomatiseringssystemer.

PIR-sensoren afhænger af Fresnel-linsen og dens interne design for at bestemme dens detektionsvinkel. Denne vinkel kan deles op i to komponenter:

• Vandret vinkel: Typisk ligger mellem 90° og 180° for de fleste applikationer, inklusive trail-kameraer.
• Lodret vinkel: Ofte snævrere, mellem 40° og 60°, men kan variere baseret på sensorens monteringshøjde og formål.

At forstå sensorvinklen muliggør brugerne at optimere sensorens dækningsområde effektivt, enten til overvågning af vilde dyrs spor, sikring af en ejendom eller automatisering af lys i kontorer.

Vigtige detaljer:

Hvordan anvendes sensorvinkel?

1. Definering af dækningsområde

Sensorvinklen bestemmer det rumlige område, som PIR-sensoren kan overvåge. Dette er afgørende for:

• Sikkerhedssystemer: Sørger for, at sensoren registrerer bevægelse i hver kritisk zone, mens irrelevante områder undgås.
• Overvågning af vilde dyr: Fokuserer på specifikke spor eller områder, hvor dyreaktivitet forventes.
• Lysautomatisering: Aktiverer lys, når bevægelse registreres inden for den definerede dækningszone.

Eksempel:

• En vandret detektionsvinkel på 120° parret med en lodret vinkel på 60° er velegnet til vægmonterede sensorer i et opholdsrum.
• En 360° vandret vinkel, typisk for loftmonterede sensorer, giver fuld rumdækning.

2. Optimering af sensorplacering

Effektiv placering af sensorer afhænger af forståelsen af detektionsvinklen:

• Vandret vinkel: Bestemmer, hvor bredt sensorens dækning strækker sig. Hjørne-montering maksimerer dækningen i rum, mens flad-væg-montering indsnævrer den overvågede zone.
• Lodret vinkel: Vejleder den ideelle installationshøjde. En sensor monteret for højt kan gå glip af bevægelse på jorden, mens en sensor monteret for lavt måske ikke kan registrere objekter på højere niveauer.

3. Tilpasning af detektionszoner

Nogle sensorer tilbyder funktioner til at skræddersy detektionsvinkler:

• Fysisk maskering: Klæbestrimler eller barrierer kan blokere dele af Fresnel-linsen for at udelukke uønskede områder.
• Drejelige monteringer: Justérbare monteringer tillader brugerne at vippe sensoren og ændre dens lodrette eller vandrette dækning.
• Udskiftelige Fresnel-linser: Nogle sensorer tillader udskiftning af Fresnel-linser for at ændre detektionsvinklen, hvilket gør sensoren tilpasningsdygtig til forskellige scenarier.

Tekniske detaljer om sensorvinkel

Komponenter, der påvirker sensorvinkel:

1. Fresnel-linse:

• En segmenteret linse, der fokuserer infrarød stråling på PIR-sensoren.
• Bestemmer antallet af detektionszoner og deres vinklede dækning.
• Design varierer for at skabe koniske, cylindriske eller ventilator-formede dækningsmønstre.

2. PIR-sensor:

• Registrerer ændringer i infrarød stråling inden for sit synsfelt.
• Arbejder sammen med Fresnel-linsen for at konvertere bevægelse til elektriske signaler.

3. Monteringshøjde og placering:

• Installationshøjden påvirker direkte den lodrette detektionsvinkel. En vægmonteret sensor i 7 fod har en nedadrettet vinkel for at fange bevægelse nær jorden.

4. Miljøfaktorer:

• Detektionsnøjagtigheden afhænger af temperaturforskelle mellem objektet og baggrunden.
• Fysiske forhindringer inden for detektionsvinklen, såsom vægge eller møbler, kan skabe blinde pletter.

Anvendelser og brugscases

Eksempel 1: Overvågning af vilde dyr

Et trail-kamera udstyret med en 90° vandret vinkel og en 50° lodret vinkel er ideel til overvågning af vilde dyr på spor. Denne konfiguration minimerer falske udløsninger fra irrelevant bevægelse, såsom svingende grene.

Eksempel 2: Hjemmesikkerhed

En PIR-sensor med en 120° vandret vinkel og en 40° lodret vinkel monteres i en gang. Denne opsætning sikrer, at bevægelse på tværs af gangen registreres effektivt, mens bevægelse på tilstødende etager eller rum ignoreres.

Eksempel 3: Kontorbelysning

En loftmonteret PIR-sensor med en 360° vandret vinkel giver fuld dækning i et åbent kontor. Denne placering sikrer konsekvent lysaktivering uden at gå glip af noget hjørne af rummet.

Eksempel 4: Overvågning af parkeringspladser

En PIR-sensor med en 180° vandret vinkel og en 60° lodret vinkel overvåger en parkeringsplads. Denne opsætning sikrer bred dækning af området, mens falske alarmer fra objekter uden for parkeringspladsen minimeres.

Justering af sensorvinkel

Teknikker til justering af vandrette og lodrette vinkler:

1. Fysisk maskering:

• Brug klæbestrimler eller tilpassede dæksler for at blokere dele af Fresnel-linsen og begrænse detektionsvinklen.
• Eksempel: Blokér den øverste del af linsen for at undgå at registrere højere objekter.

2. Drejelige monteringer:

• Væg- eller loftmonteringer med justérbare beslag tillader brugerne at vippe sensoren.
• Eksempel: Vip en sensor nedad for at fokusere på bevægelse på jorden.

3. Udskiftelige Fresnel-linser:

• Nogle sensorer tillader udskiftning af Fresnel-linser for at ændre detektionsvinklen.
• Eksempel: Installer en smal-vinklet linse for at fokusere på et specifikt område, såsom en døråbning eller spor.

Bedste praksis for brug af PIR-sensorer baseret på sensorvinkel

1. Vælg den rigtige sensor:

• Store åbne rum: Brug loftmonterede PIR-sensorer med 360° vandrette vinkler.
• Korridorer: Vælg smal-vinklede sensorer for at undgå at registrere bevægelse i tilstødende rum.

2. Undgå blinde pletter:

• Justér sensorhøjden og -vinklen for at sikre komplet dækning uden huller.
• Overlap sensorer i uregelmæssigt formede eller store områder for omfattende overvågning.

3. Minimér falske alarmer:

• Maskér dele af linsen, der er tilbøjelige til interferens, såsom områder med hyppig irrelevant bevægelse.
• Undgå at installere sensorer nær varmekilder eller direkte sollys.

4. Regelmæssig vedligeholdelse:

• Periodisk test af sensorens dækning for at sikre, at den matcher de ønskede detektionszoner.
• Recalibrér eller justér placeringen efter behov efter miljømæssige ændringer.

Konklusion

Sensorvinklen, eller detektionsvinklen, er en grundlæggende aspekt af PIR-sensorens funktionalitet. Korrekt forståelse og justering af disse vinkler sikrer optimal ydeevne, enten til overvågning af vilde dyr, hjemmesikkerhed eller lysautomatisering. Ved at vælge den rigtige detektionsvinkel og tilpasse dækningsområdet kan brugerne minimere falske udløsninger og opnå pålidelig, effektiv drift af deres PIR-sensorer.
